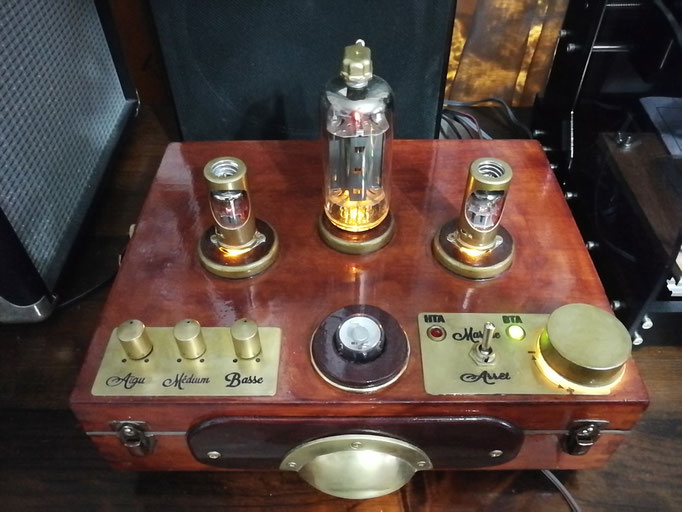

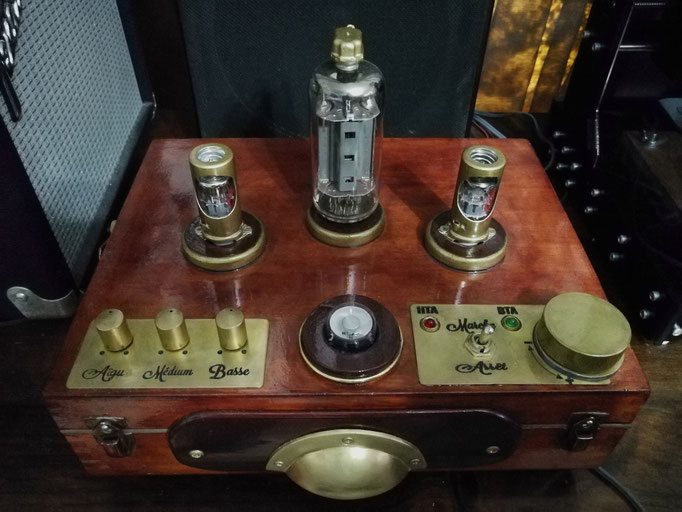

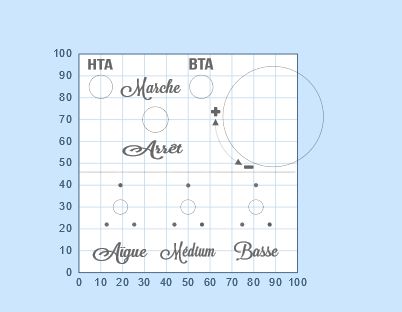

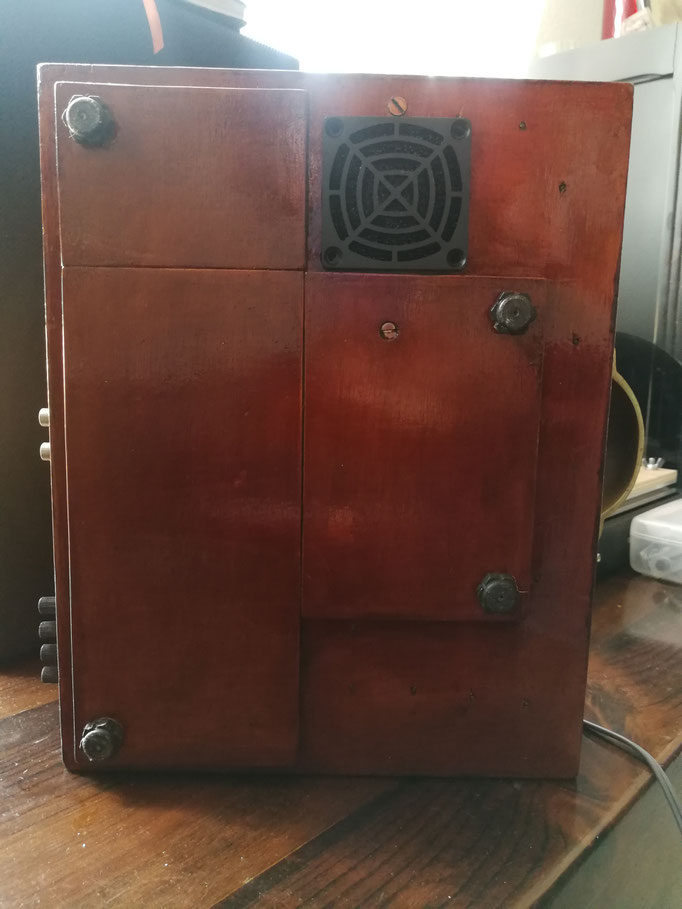

Voici un projet que j'ai rendu réalisable grâce à plusieurs jolies lampes, des transformateurs et une belle boite de peintre qui dormaient dans mon garage, ainsi que dans l’investissement d'une graveur CNC 3018 pro que je vous recommande .

( la lampe de puissance et le transformateur HT provient d'un vieux ampli CB  Zetagi BV 131 ).

  Le "L509" n'est pas prévu à la base pour l'amplification audio, mais bien réglé  on obtiens un excellent rendu sonore avec cet amplificateur en pure classe A, son esthétique nous replonge dans les années 50.

Restera plus qu'a trouvé une bonne platine vinyle et une enceinte du même style.

-Amplificateur mono 10w pure classe A.

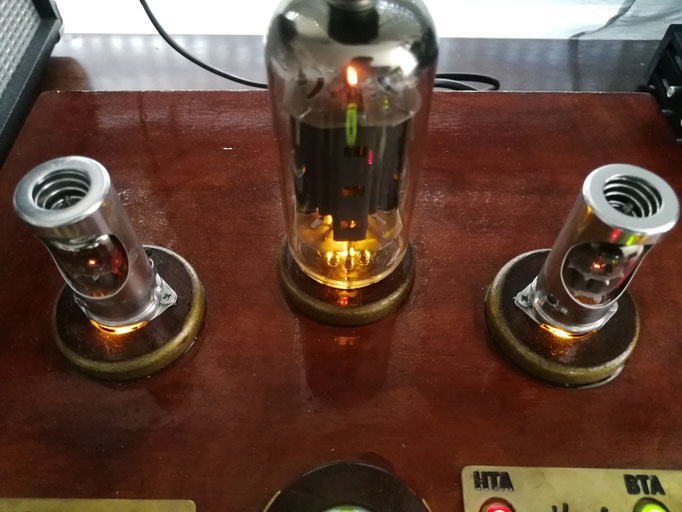

-Lampe pré-ampli 12ax7  12au7.

-Lampe de puissance El509 ou 6p45c Russe (Pentode de puissance pour le balayage ligne des TV couleur, de l'époque)

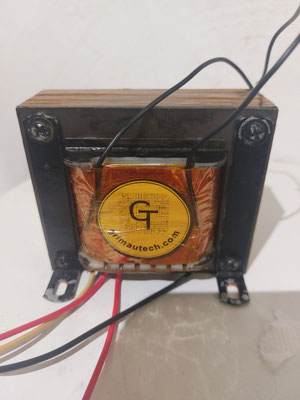

Tout d'abord interrogeons nous sur le rôle du transformateur de sortie qui est de convertir la tension élevé modulé en tension plus base adapté au haut parleur.

Ici nous parlons  bien de l'élément le plus délicat à confectionner ou le plus onéreux pour ceux qui décide de l'acheter tout fait, à condition de le trouvé avec l’impédance souhaité.

On optera ici pour un transformateur de 1.8k d’impédance une fois couplé à un haut parleur. ( Pourquoi 1.8k ? c'est ce qui est d’après mes recherches une bonne valeur pour fonctionné avec ce tube de puissance, et d'atteindre en l'occurrence les 200mA de courant à la cathode)

La mise en œuvre d'un transformateur de sortie n'est pas chose facile mais vas vous faire économisé un tiers du prix de revient pour la conception de cet ampli à condition de suivre scrupuleusement chaque étapes si le courage vous en dit et puis c'est bien plus fun et on sait ce qui à dedans .

Premier étape

La puissance admissible du transformateur recherché, personnellement soyez plus généreux que pas assez sur la taille du transformateur ça sera que mieux, car objectif et la qualité sonore .

Il faut savoir que votre transformateur devra commencé à travaillé dés 20Hz, donc par exemple un noyau de transformateur 100 VA 50Hz ne pourra proportionnément transféré que moins de la moitié

de 100 VA, soit plus ou moins 40 VA à 20Hz.

Pour ma part je suis parti sur un 130 VA que j'avais et dont les fers EI étaient non soudé donc démontable.

Deuxième étape

Le calcule du rapport de transformation, du nombres de spires au primaire et au secondaire, ainsi que la section des fils émaillés.

- Section du noyau de votre transformateur afin de déterminé le volt par tour au primaire pour commencer, ici avec le lien ci-dessous, lire la valeur Kp

- Le rapport de transformation.

417v c'est la tension à vide relevé après redressage de la HTA  donc : 417 x Kp ( volt par tour primaire )= nombres total de tour au primaire à effectué (N1).

Avec Z1 = 1.8K ohm  ,  Z2 = 8 ohm ou 4 ohm

N1 = V primaire x Kp

N2 = N1 / [ rc(Z1/Z2)]

Pour la section du fil primaire je prends  130 VA / 400v = 0.325A

arrondi à 400mA (ce référé à l'abaque 33 de la doc 1).

J'ai opté pour du 4/10 au primaire et 12/10 au secondaire.

( voir documents )

Troisième étape

 Le bobinage.

Calcule du nombres de couches primaire et secondaire

H= hauteur du socle support à bobiner en mm .

(Nc) nombres de couches = [ N1 / (H / 0.4) ] <- pour le primaire

                                                   [ N2 / (H / 1.2) ] <- pour le secondaire

Exemple:

Si on a 20 couches pour le primaire et 4 couches pour le secondaire, on commencera, 5 couches primaire puis 1 couches secondaire, 5 couches primaire puis 1 couches secondaire et ainsi de suite.

Si le ratio est impaire , bobiné la couche en surplus à la fin du bobinage.

Le calcule du nombres spires secondaire doit ce faire pour le 4, 8 ou 16 ohm afin de déterminer sur que couche repiquer le 4 ou 8 ohm.

Exemple : si Z2 = 16 ohm  avec la formule N2 = N1 / [ rc(Z1/Z2)]  . N2 = spires total , puis recalculer N2 avec Z2 = 8 et 4 ohm pour déterminer à quelle tantième spires il faut ce repiquer par rapport aux nombres de spires 16 ohm.

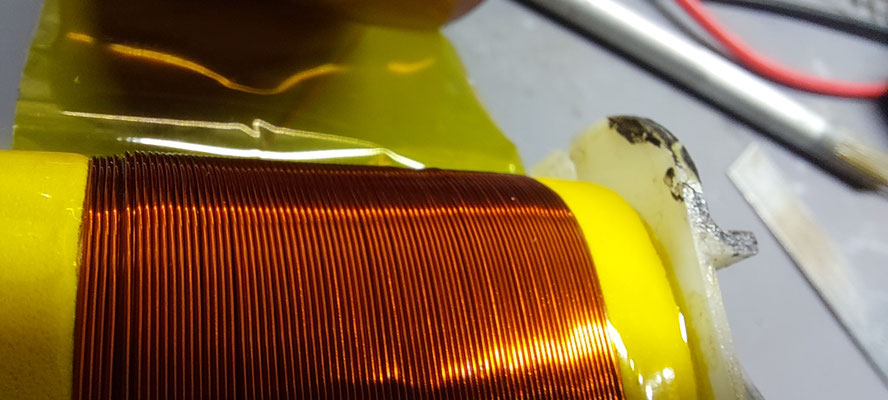

Les spires jointes l'une à coté de l'autre bien comme il faut !

j'y est passé 2 jours !

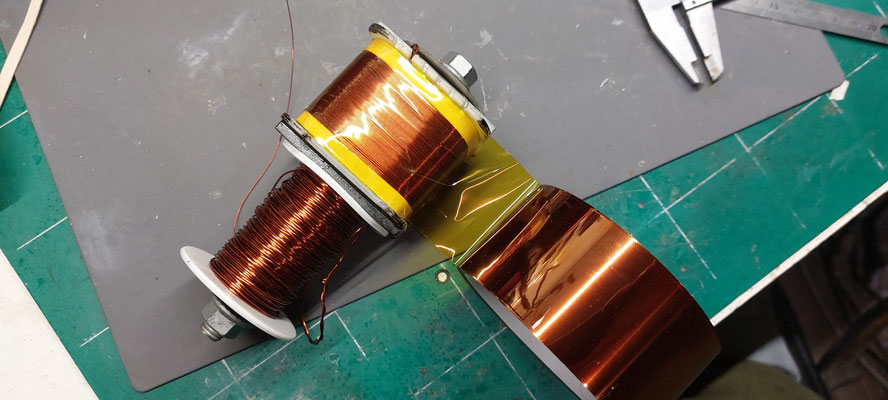

Bobinage en sandwich pour transformateur de sortie, avec ruban adhésif polyamide et ruban adhésif cuivré.

! Attention pour le blindage ne pas fermé les boucles !

sinon c'est pareil qu'une boucle en court-circuit !

Faire un C

Ce module complémentairement que j'ai intégré préservera vos lampes, en retardant l'arrivé de la haute tension lors de la mise en marche, le temps du chauffages des lampes.

Réglé sur une temporisation minimum de 30 secondes, on peut toute fois l'augmenté en modifiant la valeur de C15

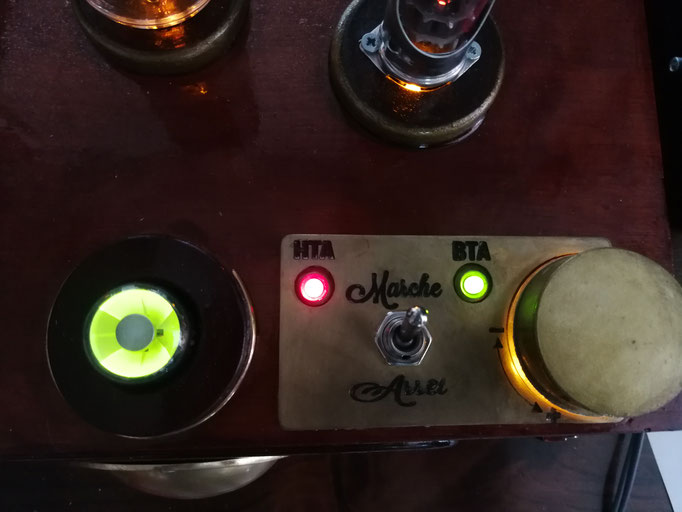

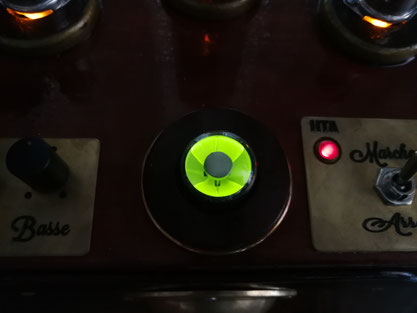

L’ancêtre du vumètre ici un Em34.

Pour la petite histoire l’œil magique était employé dans les ancien poste radio comme indicateur de niveau de réception.

Ici je l'ai réemployé en vumètre pour indiqué le niveau de puissance.
