Corne porte son 40w RMS
I- PRÉSENTATION
Cet appareil portatif possède plusieurs fonctions comme le Bluetooth, récepteur fm , lecteur de carte µSD, USB et d'une entrée prise jack 3.5.
Celui-ci délivre 40w de puissance, ce qui est considérable, de quoi ce faire entendre à plusieurs centaine de mètres.
Plusieurs éléments sont nécessaire à sa fabrication :
- Une corne électrique 40w sous 8 ohm. (c'est l'une des plus courante utilisée sur les bateaux)
- Tube pvc 100mm avec bouchon et colle ( magasin de bricolage )
- Bombe de peinture
- Une poignée et un morceau de velcro autocollant pour la télécommande
- Un interrupteur
- Une antenne télescopique
- Support de piles 2x4 type C ( total 12v )
- Une façade multifonctions Bluetooth
- Construire un filtre passe haut 12db, calculé à plus ou moins 300hz pour filtrer les graves. (préconisé par le constructeur de la corne)

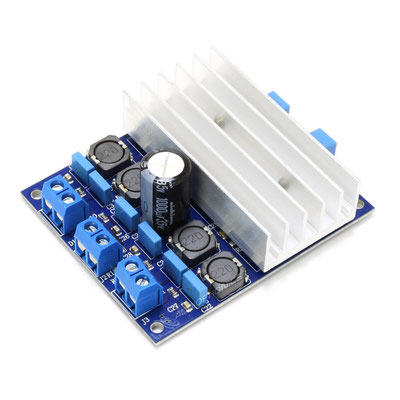

- Un amplificateur très basse tension d'au moins 40w rms mono canal sous 8ohm.
(Si vous n'avez qu'un amplificateur stéréo sous 4 ohm comme moi, il faudra le bridger à l'aide d'un déphaseur de signales d’entrés pour obtenir un mono 8 ohm, a moins que celui-ci est pourvu d'un mode bridge).
- Un doubleur de tension 12/24v, si vous votre amplificateur est en 24v, comme moi.
II- LE FILTRE

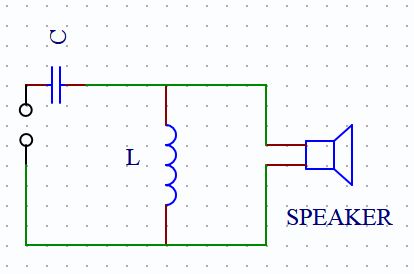

Ci-dessous le schéma du filtre passe haut 12 db avec C=50µf électrolytique non polarisé, et L= +ou- de 6.5mH (bobine à aire).
Avec mon filtre je coupe vers 300Hz. (pour réaliser la bobine, prévoir un inductance-mètre ou faire des calcules de lois d'henry )
III- LE DÉPHASEUR
Ci-dessous le schéma du déphaseur de signale d'entre (indispensable pour obtenir une sortie mono selon les amplis stéréo ) .
IV- LES BRANCHEMENTS
Les étapes de la source à la sortie de la corne :
Pour commencer, associer les sorties de la source audio(façade multifonctions), c'est a dire, mettre les fils rouge et blanc R et L ensemble pour obtenir un seul signal, donc 2 fils avec la tresse de masse, avant de rentrer dans le déphaseur.
En sortie du déphaseur vous obtenez de nouveau deux signaux R et L déphasé de 180 degrés ( + ) et une masse commune( - ) , ce sont ces sorties qui vont attaquer les entrées R et L de l'amplificateur stéréo.
Sortie de l'amplificateur, mettre les deux sorties négatif ensembles seulement si il s’agit de deux ampli distincte ou si l'ampli n'est pas prévu par le constructeur pour fonctionner en mono, normalement cela est mentionné dans les caractéristique de l'amplificateur, pour le savoir faire un test sans relié les - ensemble .
Si c'est ok brancher les deux positive ++ de sorties audio à l'entrée du filtre passe haut.
Le haut parleur lui, sera branché à la sortie du filtre.
V- LES SOURCES
Voici les liens des achats de pièces, ainsi que pour le calcule éventuel de la bobine et du filtre :
